长沙某大型超市中央空调风管系统洗濯案例

长沙某大型超市中央空调公共区域选取“水冷机组+空气处置机”的全空气处置系统，，共有空气处置机19台，，部门区域如员工办公室、档案室等选取风机盘管，，共有风机盘管26台。中央空调投入使用已3年多，，甲方委托我司对风系统进行洗濯保养服务，，这次共洗濯空气处置机19台、风机盘管26台，，洗濯风管约7500平米（发展面积），，洗濯空调风口300多个。以下为洗濯执行规划：：：

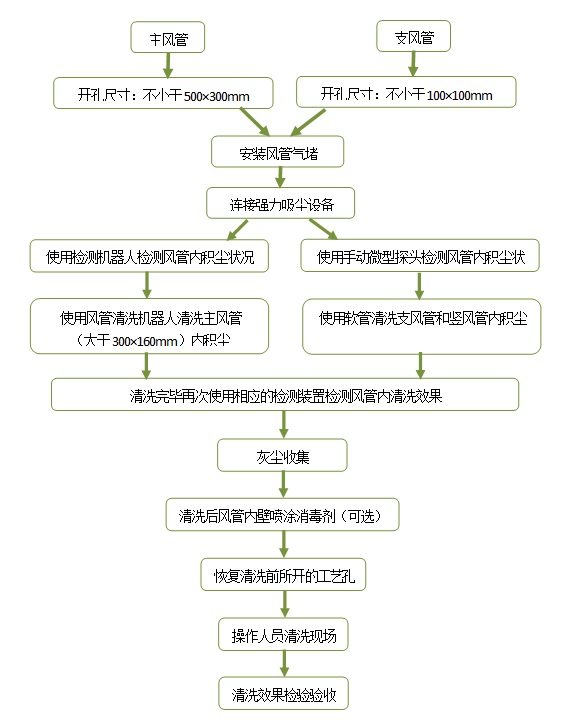

一、中央空调风管洗濯工艺流程：：：

二、风管洗濯

1、风管洗濯前检测、开洗濯工艺孔、隔离洗濯分区：：：

（1）现场钻研图纸，，凭据单楼层机组送风管规格、布局情况，，依照机组分区域、风管（15米以内）分段洗濯的准则，，确定具体洗濯工艺规划，，蕴含：：：设备确定，，风管洗濯距离、开孔地位简直定，，卫生防护措施，，人员铺排等。

（2）洗濯设备运至现场接电试机并测试电压。

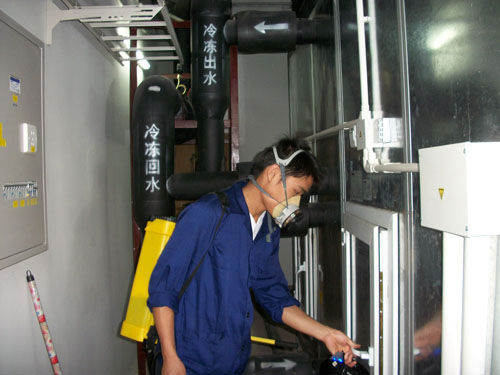

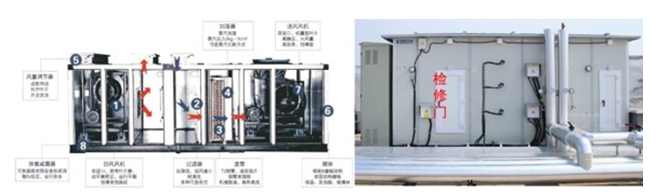

（3）铺排洗濯区域内空气处置机组�；；�

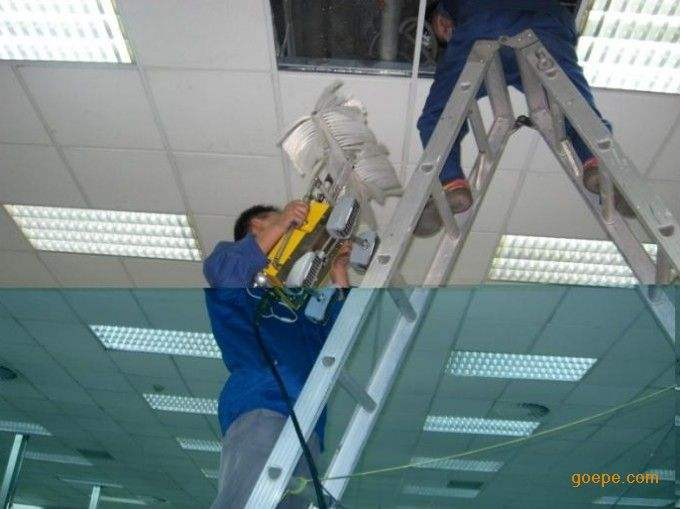

（4）施工现场地面铺设防尘布，，在主风管道下方预约的开孔地位架设人字梯，，打开装修吊顶板，，在主风管道外保温底面距离15M-18M的两端，，用钢板尺、记号笔标定开孔地位及巨细尺寸。

（5）先用壁纸刀沿划线方向将风管外保温棉切开方孔，，切下的保温棉块另行保留，，风道洗濯孔复原时待用。

（6）用电剪刀冷切剪开两个洗濯工艺孔，，尺寸为宽300mm、长500mm。同时需在“空调布局图”上注明开孔地位。

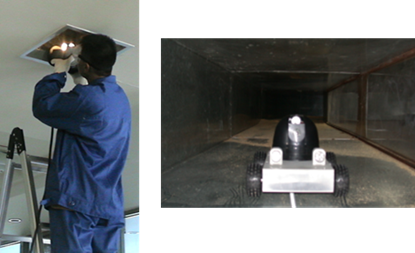

（7）将检测机械人或微型摄像头放入风管内做洗濯前检测录像。

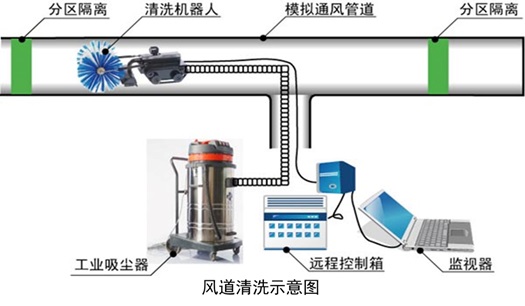

（8）将两个气堵通过工艺孔放入管道内，，做风管洗濯区域分段隔离后，，将吸尘主机吸尘管与风道衔接，，同时对洗濯分段内所有出风口做关闭处置。

（9）设备工具选用：：：A、电剪刀；；B、检测机械人；；C、微型摄像头；；D、机械人主操控箱；；E、气堵。

2、主风管洗濯：：：

（1）开启吸尘主机后，，用电动软轴毛刷设备通过各出风口先期实现对洗濯区域内所有支风管的逐个洗濯工作。

（2）先将电动软轴毛刷放入主风管道内实现主风管道的粗洗濯工作。

（3）最后将排除机械人放入主风管道内实现主风管道的精度洗濯工作。

（4）将检测机械人放入主风管道内做洗濯后检测录像，，检测距离为20米左右。

（5）设备选用：：：

(a)软轴驱动箱；；(b)强力排除软轴及毛刷；；(c)强力吸尘过滤设备及吸尘管；；(d)气堵；；(e)排除机械人；；(f)机械人主操控箱。

3、特殊风管洗濯：：：

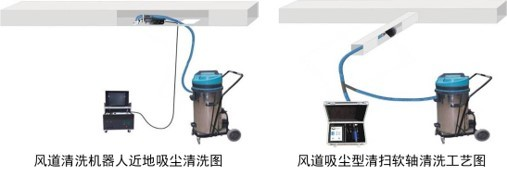

（1）对风道规格大于1000mm×550mm以上、出风口无法封堵等情况均选取近地吸尘洗濯工艺实现。

(2)先用吸尘型排除机械人在风道底面做近地吸尘处置；；风管两侧及上壁则选取强力排除软轴进行排除落灰，，待尘埃均落在风管底面后，，再用吸尘型排除机械人再次对风道底面落灰做近地吸尘处置。

(3)在狭小的风道内，，排除机械人体积过猛进不去，，就要使用吸尘型软轴做排除扬尘，，并同时进行吸尘处置（排除支风道）。

(4)设备选用：：：

(a)软轴驱动箱；；(b)吸尘型排除软轴及毛刷；；(c)强力排除软轴及毛刷；；(d)吸尘型排除机械人；；(e)机械人主操控箱；；(f)强力吸尘器及吸尘管。

4、风道复原：：：

（1）先期筹备规格550×350、厚1的镀锌钢补板，，先在钢补板四边用手枪钻打8个Φ4.2的通孔，，并在钢板周围粘接5厚、宽15cm的密封条。

（2）把钢补板补在所开工艺孔处，，再用8个Φ4×15mm的铆钉把钢补板与风道铆接，，将工艺孔关闭；；最后在补板接缝处加贴铝箔胶带进行二次密封。（要求铆接缜密，，密封牢固不漏风）

（3）最后将原切割下的风道保温棉板，，重新放回原处，，用铝箔密封胶带将原有保温棉切块粘贴复原。（要求粘接牢固，，保温棉板不脱落）

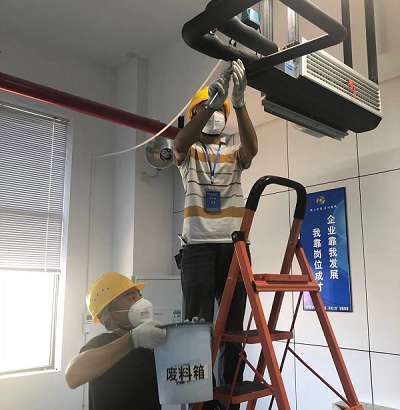

三、风机盘管洗濯：：：

1、拆下风机盘管理论的护板，，并拔下电源。

2、用改锥卸下风机盘管的后盖板及涡轮风机。

3、将配比浓度为5%-10%的碱性翅片洗濯剂，，用压力喷枪喷洒在机组盘管组件的铝翅片上，，待翅片内部的尘埃和污垢与洗濯剂充分反映清出后，，再用大量净水喷洒铝翅片，，将药液及污垢齐全冲刷干净，，观察盘管组件翅片理论已洗濯干净无污垢属合格。

4、洗濯机组冷凝排水槽内的污垢，，重要选取湿布加清洁剂将排水槽擦拭干净，，并在排水槽内加一片杀菌灭藻片，，最后试冷凝水下水管通是否畅达，，预防梗塞溢水。
