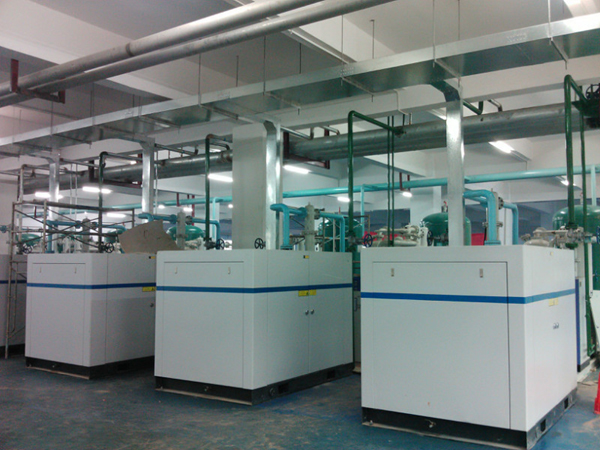

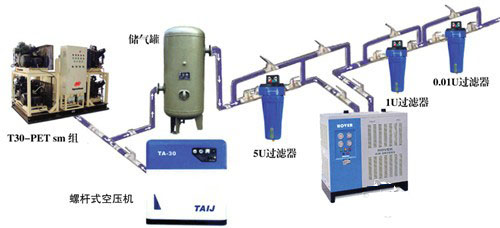

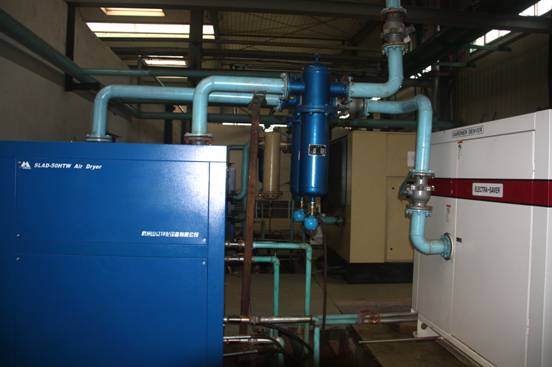

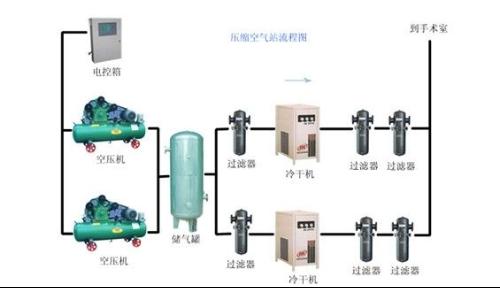

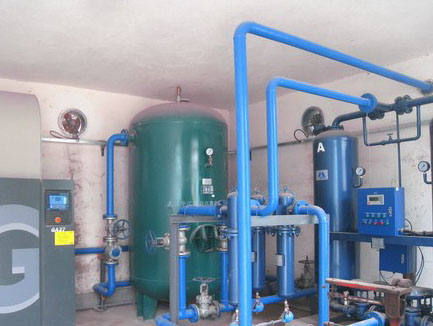

出产线动力压缩空气供给站大多选取螺杆、离心式水冷方式实现对空气压缩后经过滤、储压分配到各车间的出产线作加工动力用。。

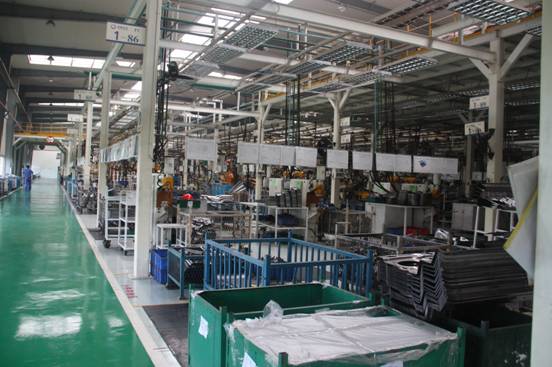

汽车出产线上的车间机械手使用压缩空气。。
基础知识
1、什么是压缩空气？？？有那些特点？？？
空气拥有可压缩性，经空气压缩机做机械功使自身段积缩小，压力提高后的空气叫压缩空气。。压缩空气是一种重要的动力源，与其它能源比，它拥有容易输送，使用方便，且压缩空气重要来自地面大气，取之容易，用之不尽。。
2、什么是空气的尺度状态？？？
在温度20℃，相对温度65%时的空气状态叫空气的尺度状态，在尺度状态下，空气密度是1.2kg/m3（空压机排气量、干燥机、过滤器等后处置设备的处置量都是以空气尺度状态下的流量来标注，单元记作Nm3/min。。
3、温度
温度：：是暗示是分子热活动的统计均匀值。。
温度：：以气体终场活动时的低极限温度为起点的温度，记为T。。
单元符号为K(开尔文)
摄氏温度：：以冰的融点为起点的温度，单元为℃“摄氏温度”。。西方国度是以“华氏温度”暗示，单元符号为F。。
温度单元之间的换算关系是：：T(K)=t(℃)+273.16 t(F)=1.8t(℃)+32
压缩空气管道装置施工技术
1、压缩空气管道通常选用低压流体输送用焊接钢管、低压流体输送用镀锌钢管和无缝钢管，也能够凭据设计要求选用。。管道直径不大于50mm，也可选取螺纹的方式进行衔接，以白漆麻丝或生料带作填料；；管道直径50mm以上，建议选取焊接方式衔接。。

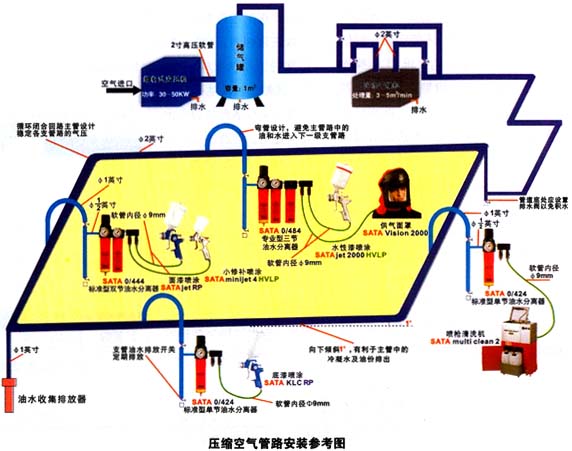

2、从总管或干管上引出支管时，必须从总管或干管的顶部引出，接至离地面1．2～1．5m处，并装一个分气筒，分气筒上装有软管接头。。

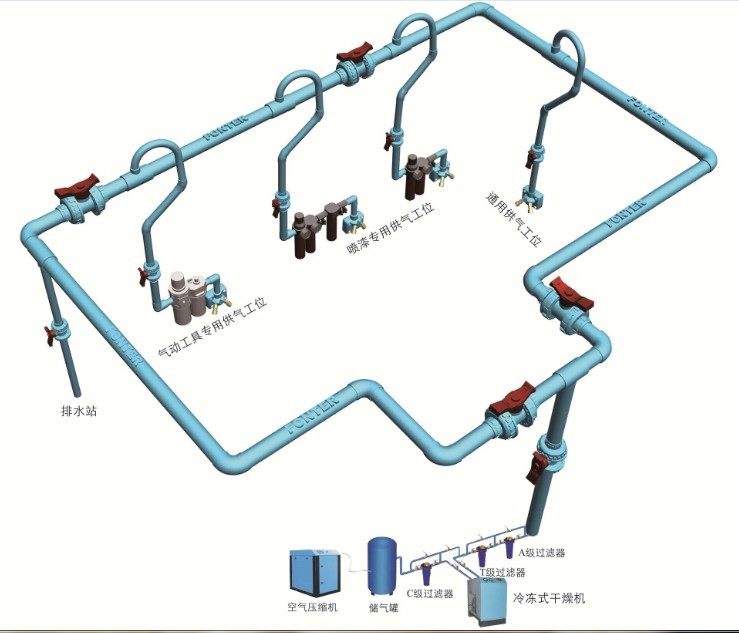

3、管道应按气流方向设置不小于0．002的坡度，干管的终点应设置集水器。。
4、管路弯头应尽量选取煨弯，它的弯曲半径通常为4D，不应小于3D。。
5、压缩空气管道装置结束后，应进行强度和缜密性试验，试验介质通常为水。。当工作压力P＜0．5MPa时，试验压力Ps＝1．5P，但Ps ≮0．2MPa；； 当工作压力P≥0．5MPa时，试验压力Ps＝1．25P,但Ps≮ P＋0．3MPa。。管路在试验压力下维持20分钟作外观查抄，而后降至工作压力进行缜密性尝试，无渗漏即为合格。。
6、强度及缜密性尝试合格后进行气密性试验，试验介质为压缩空气或无油压缩空气。。气密性试验压力为1．05P。。尝试时压力应缓慢上升，达到下述压力时进行外观查抄：：Ps小于0．2MPa、Ps大于或等于0．2MPa～0．3Ps、0．6Ps。。当无异常情况时，方可持续升高压力。。达到试验压力后稳压24小时，纪录试验起头与终了时的压力与温度，推算其每小时渗漏率。。渗漏率尺度为ΔP不大于 1%/h，在此尺度内即以为管路气密性试验合格。。
车间压缩空气管路的敷设
车间压缩空气管路分总管、干管和支立管。。车间压缩空气管路可选取架空敷设、地沟敷设、埋地敷设或架空、埋地相结合的敷设方式。。为便于治理与维修，应以沿墙或柱子架空敷设为主，架空敷设高度以不故障交通为准则，但通常不小于2.5m，并尽量削减对采光的影响。。
